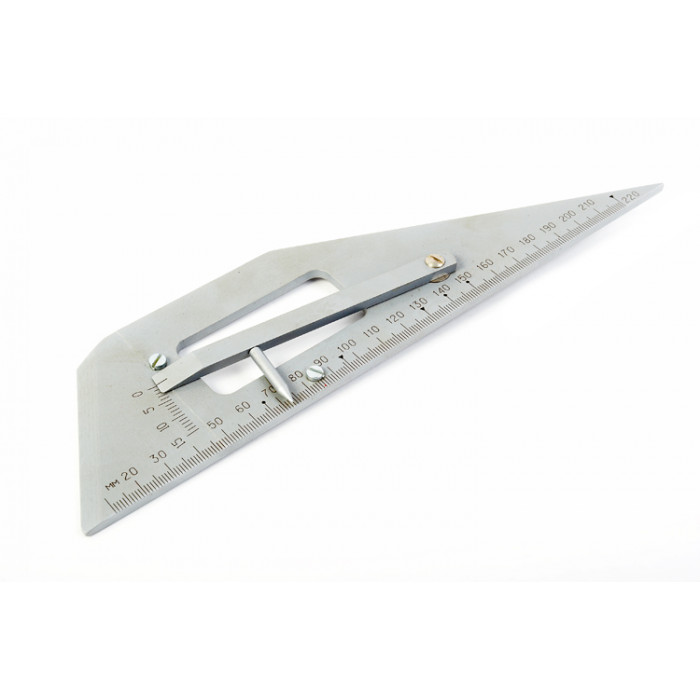

Шаблон универсальный модель 00316
- Код товара: 00316
-
6 177 ₽ цена с НДС
- Бесплатная доставка до ТК ДЛ, СДЭК
- Работаем с юридическими лицами и ИП
- В редких случаях реальные изображения товаров могут незначительно отличаться от представленных на сайте.
Технические характеристики: Шаблон универсальный модель 00316
- Цена деления 1 мм
- Производитель КировИнструмент
- Габаритные размеры 240х60х14 мм
- Масса, не более 0.3 кг
- Стыковых рельсовых зазоров от 1 до 50 мм
- Глубины поверхностных дефектов от 0 до 15 мм
- Протяженности поверхностных дефектов от 0 до 220 мм
- Стыковых рельсовых зазоров ± 0.5 мм
- Глубины и протяженности поверхностных дефектов ± 0.25 мм
- Вертикальных и горизонтальных ступенек резьбовых стыков ± 0.25 мм
Описание
Предназначен для контроля элементов верхнего строения железнодорожных путей и стрелочных переводов:
- стыковых рельсовых зазоров;
- взаимного положения остряка и рамного рельса;
- расположения болтовых отверстий в рельсах;
- горизонтальных и вертикальных ступенек рельсовых стыков;
- глубины и протяженности поверхностных дефектов рельсов кодов: 10.1, 10.2, 11.1, 11.2, 14, 17.1, 17.2, 18, 59 согласно НТД/ЦП-2/93;
- дефектов элементов стрелочных переводов кодов: ДО.11.2, ДО.41.2, ДО.61.2, ДСН.61.2, ДР.11.2, ДР21.2, ДУН.21.2, ДС.10.1, ДУ.12.2, ДС.13.2, ДУ.13.2, ДС.18.1, ДС.18.2, ДУ.18.2, ДС.28.2, ДУ.28.2, ДС.42.2, ДУ.42.2.2 согласно дополнениям к НТД/ЦП-2/93;
- глубины дефектов элементов стрелочных переводов кодов ДО.14.2, ДСН.14.2, ДС.14.1, ДС.14.2, ДУ.14.2, ДО.14.2, ДСН.14.2 согласно дополнениям к НТД/ЦП-2/93;
- протяженности дефектов элементов стрелочных переводов кодов ДС.30Г.2, ДУ.30Г.2 согласно дополнениям к НТД/ЦП-2/93.
Контролируемые координаты болтовых отверстий стыковых соединений рельсов, мм:
- 66, 140, 150 для рельсов типа Р50;
- 96, 130, 220 для рельсов типов Р65, Р65К, Р75.
Пример условного обозначения - Шаблон универсальный модель 00316 ТУ 3936-072-00221072-2007.
